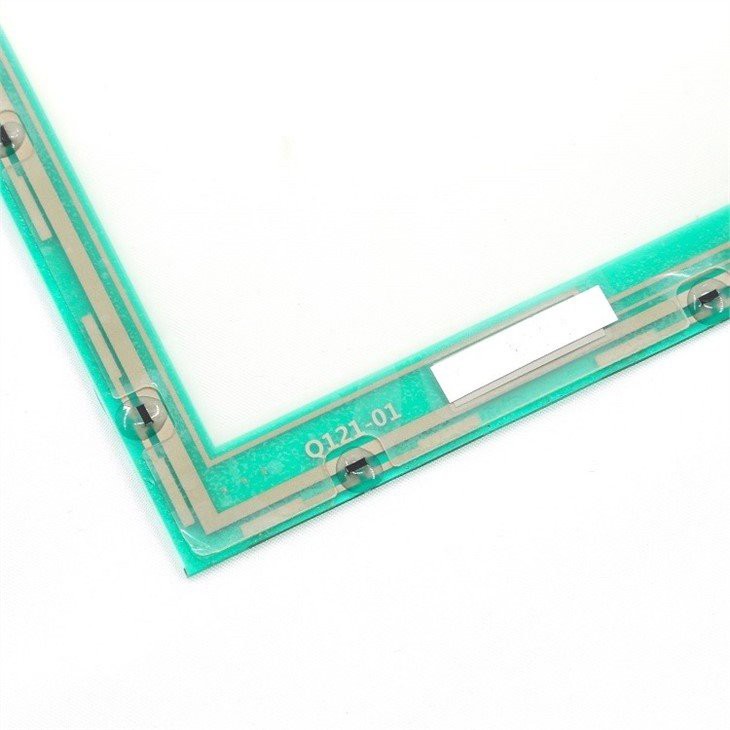

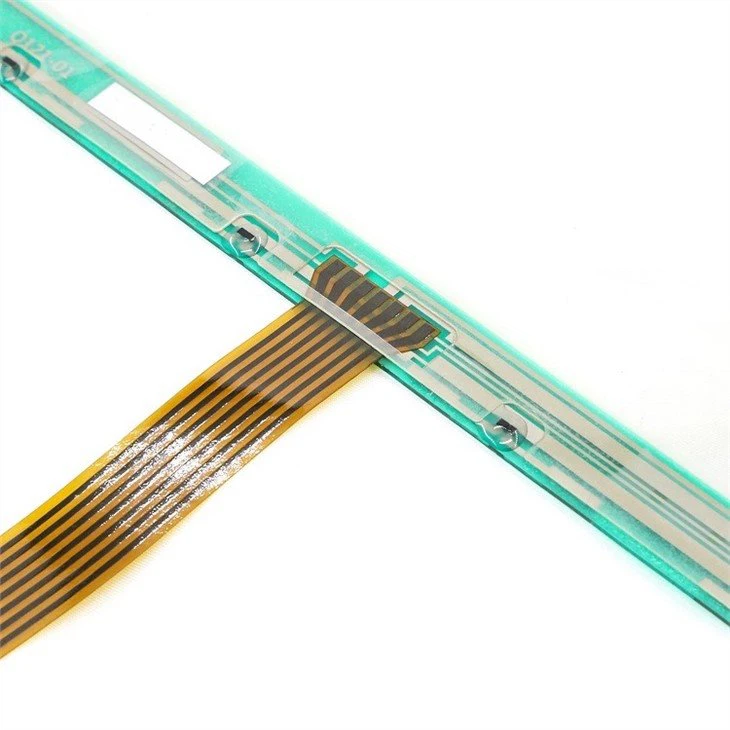

Touchscreen resistivo a 7 fili

Touchscreen resistivo a 7 fili
Modello：Q121-01
Marca：Head Sun Co., Ltd
Colore del bordo:
Struttura ：F+SOL
Interfaccia：I2C
Punti di tocco：Input tocco delle ditaSpessore totale：
Dimensione del profilo: 278,00±0,20 mm×213,3±0,2 mm

Invia la tua richiesta

Descrizione

Descrizione del prodotto:

Disegno del prodotto:

1 Product Drawing

Specifiche del prodotto:

Touchscreen resistivo a 7 fili
Caratteristiche della struttura
Taglia del prodotto	12,1 pollici
Struttura del prodotto	F+G
Dimensione contorno	278,00±0,20 mm×213,3±0,2 mm
Visualizza l'area	249±0.20mm×188±0.2mm
Spessore totale	3,0±0,15 mm
caratteristiche elettriche
Tipo IC
Tocco di punti
Interfaccia
Tensione di esercizio	CC 5 V
Prestazioni speciali (personalizzazione accettata)
Modalità di funzionamento dei guanti
Livello impermeabile
Test antistatico
Prodotti per esterni
Livello di sommossa / Grado IK
Modalità di funzionamento impermeabile
Caratteristiche del materiale
Lente di copertura
ITO-FLIM
OCA
Caratteristiche ambientali
Temperatura di esercizio	‘-10~60℃
Temperatura di conservazione	’-20~70℃
Condizioni del test di affidabilità
Conservazione ad alta temperatura	T=70℃, 72H
Conservazione a bassa temperatura	T=-30℃, 72H
Stoccaggio ad alta temperatura\alta umidità	T=60℃ 90%,72H
Shock termico	(-20 ﾟ C(30min)←(5min Max.)→60 ﾟC(30min))=50 Imposta
Scarica elettrostatica	Scarico dell'aria: ± 8KV, Scarico del contatto: ± 4KV
Durezza	≥6H
Test di caduta della palla	64 g 40 cm, nessuna rottura nel punto centrale per 3 volte
Prova di piegatura FPC	Il raggio di curvatura R1.0 mm, più di tre volte
Nota: ①Dopo il test nelle condizioni di affidabilità di cui sopra, il campione deve essere conservato in un ambiente standard per 24 ore prima che il test funzionale sia OK. ②Il test di affidabilità deve essere eseguito senza alimentazione CC fornita e il pannello a sfioramento riposti sul piatto piano. ③La condizione standard presenta 25±10°C della temperatura, 55±30% dell'umidità relativa, e 96±10 kPa della pressione atmosferica. ④Il test di affidabilità deve essere eseguito sul pannello a sfioramento da solo.

Applicazioni del prodotto:

I nostri touch screen sono ampiamente utilizzati per apparecchiature di controllo industriale, elettrodomestici intelligenti, serrature per porte, bracciali, orologi intelligenti, dispositivi indossabili, automobili, barche& navi, apparecchiature mediche, terminali POS, macchine da gioco e altri campi. Questo touch screen resistivo a 7 fili è appositamente personalizzato per qualsiasi tipo di dispositivo intelligente.

2 Product Application

I nostri vantaggi:

1. Forte capacità di produzione per garantire la consegna.

●3.000 metri quadrati di fabbrica e officina senza polvere, più di 150 dipendenti.

●8 linee di prodotti di G+G& G+F+F e 6 linee di prodotti di incollaggio full-fit CTP+LCM. La produzione mensile può raggiungere i 40.000 pezzi.

●Processo sensore luce gialla + processo sensore laser.

3 Product equipment

2. Team esperto

Più di 10 anni di esperienza nel team di ingegneri professionisti.

3.Accettare l'amplificatore OEM &; ODM.

I clienti possono personalizzare i propri prodotti. Hai solo bisogno di inviarci i disegni e i campioni. Il nostro ingegnere valuterà per te.

4. Tecnologia moderna

Utilizzo della tecnologia di processo a luce gialla del touch screen tradizionale.

5. Sistema di controllo della qualità rigoroso e completo e dispone di un proprio laboratorio per i test. Quindi i clienti non devono preoccuparsi della qualità.

4 Inspection System

5 Our laboratory

Il nostro onore e certificazioni:Head Sun ha superato con successo l'impresa high-tech, il fornitore verificato e la valutazione del sistema di gestione della qualità ISO9001.

6 Our honor and certification
